AgriPV-akuston rakenne, turvallisuus ja mitoitus

Tiivistelmä

Hyvin suunniteltu AgriPV-akusto voi tehdä maatilan aurinkosähköjärjestelmästä huomattavasti joustavamman, mutta se ei ole vain päälle jälkeenpäin lätkäistävä varasto. Akusto kytkeytyy paneelikentän, invertterien, mittauksen ja ohjauksen kautta koko tilan sähköjärjestelmään, joten sen tekniset ratkaisut vaikuttavat suoraan käyttövarmuuteen, turvallisuuteen ja kannattavuuteen. Maatilaympäristö asettaa suunnittelulle omat ehtonsa, joten pöly, kosteus, eläimet, työkoneet ja paloturvallisuus on huomioitava jo sijoituspaikkaa valittaessa. Suurissa akustoissa myös melu voi nousta yllättävän tärkeäksi kysymykseksi, sillä suurien akustojärjestelmien jäähdytyksestä ja tehoelektroniikasta syntyy yllättävästi ääntä. Julkaisu johdattaa siihen, miten akuston koko, teho, ohjaus ja käyttötarkoitus sovitetaan tilan todelliseen kulutus- ja tuotantoprofiiliin. Tavoitteena ei ole hankkia mahdollisimman suurta akkua, vaan löytää ratkaisu, joka palvelee valittua käyttöä, kuten varavoimaa, omakäyttöä tai markkinatuottoja. Oikein mitoitettuna akusto voi lisätä AgriPV-järjestelmän arvoa ja toimintavarmuutta, mutta väärin sijoitettuna tai ylimitoitettuna siitä voi tulla kallis riski.

AgriPV-akuston rakenne, turvallisuus ja mitoitus

Etenkin sähköisten kulkuvälineiden akkupalot ovat luoneet huonoa mainetta litiumakuille. Suurikokoisten akustojärjestelmien yleistyessä on hyvä tietää perusasiat niiden toiminnasta ja turvallisuudesta. Tämä julkaisu jatkaa AgriPV-akustojen tarkastelua teknisen suunnittelun näkökulmasta. Ensimmäisessä Akusto osana AgriPV-järjestelmää -julkaisussa painopiste oli akuston käyttötavoissa ja hyödyissä. Tässä osassa käydään läpi järjestelmän rakenne, turvallinen sijoittelu, meluvaikutukset ja mitoituksen perusteita.

AgriPV-järjestelmä on kokonaisuus, jossa paneelikenttä, invertterit, akusto, ohjausjärjestelmät ja maatilan oma sähköverkko toimivat yhdessä. Akusto ei ole irrallinen lisälaite, vaan sen tekniset ratkaisut vaikuttavat koko järjestelmän turvallisuuteen, käytettävyyteen ja talouteen.

Järjestelmän perusrakenne

Tyypillinen AgriPV-järjestelmä sisältää aurinkopaneelikentän, jossa viljely ja energiantuotanto toteutetaan samalla peltopinta-alalla. Paneelit voidaan asentaa esimerkiksi aitamaisesti pohjois–etelä-suuntaisesti tai nostaa viljelykasvien yläpuolelle korkeille rakenteille. Joissakin järjestelmissä käytetään aurinkoseurantaa, jolloin moottoroitu koneisto kääntää paneeleja auringon liikkeen mukaan tuotannon maksimoimiseksi. On tutkimuksia, minkä mukaan 1-akselinen olisi kannattavin vaihtoehto ainakin etelä-Ruotsiin asti. (Zidane ym., 2025). Käytännössä kuitenkin kiinteät paneelit ovat usein investointi- ja huoltokustannuksiltaan edullisin sekä toimintavarmuudeltaan paras ratkaisu Pohjoismaisissa maatilaympäristössä.

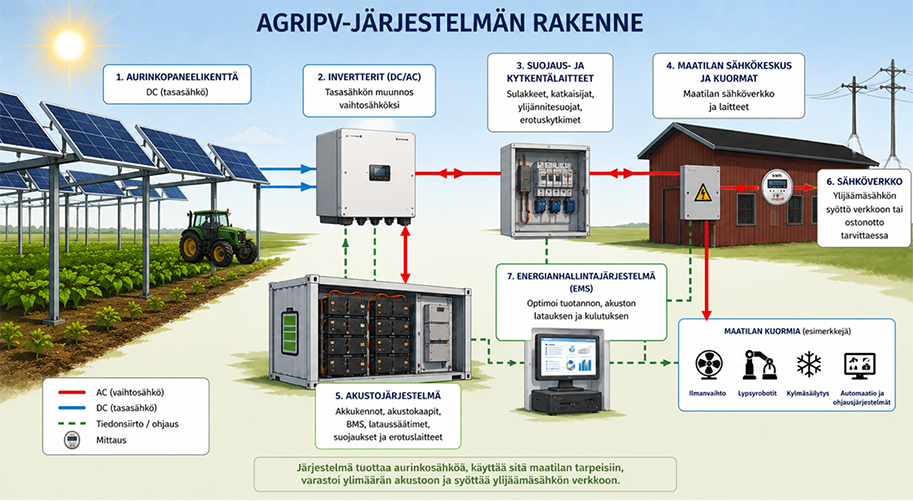

Kuvassa 1 on yksinkertaistettu esimerkki järjestelmän kytkennästä. Paneeleilta tulevat tasavirtakaapelit johdetaan verkkoinverttereille, jotka muuttavat tasasähkön vaihtosähköksi (DC/AC-muunnos). Inverttereissä on lisäksi elektroniikkaa, joka valvoo aurinkopaneelien toimintaa, sähkön laatua sekä järjestelmän turvallisuutta. Samalla invertterit keräävät tuotanto- ja vikadiagnostiikkatietoja järjestelmän seurantaa varten. Invertterit sijoitetaan yleensä mahdollisimman lähelle paneelikenttää häviöiden pienentämiseksi, minkä jälkeen sähkönsiirto jatkuu vaihtovirtakaapeloinnilla rakennuksen sähkökeskukselle, maatilan sisäiseen sähköverkkoon tai akustojärjestelmälle.

Akuston osat ja ohjaus

Akustojärjestelmä koostuu akkukennoista tai -moduuleista, kaapeloinnista, suojalaitteista, akustonhallintajärjestelmästä (BMS) sekä lataus- ja tehonmuunnoslaitteista. BMS-järjestelmä valvoo akkujen lämpötiloja, jännitteitä, lataustilaa ja kuormitusta sekä estää ylilatauksen, syväpurkauksen ja muut vaaralliset käyttötilanteet.

Suuremmissa kohteissa käytetään lisäksi energianhallintajärjestelmää (EMS), joka optimoi aurinkosähkön tuotannon, akuston latauksen, maatilan kulutuksen ja mahdollisen sähkönmyynnin. Sekä pienissä että suurissa kohteissa tarvitaan kaksisuuntainen energiamittari (Smart Meter), joka kertoo järjestelmälle, ostetaanko vai myydäänkö sähköä kyseisellä hetkellä. Ilman luotettavaa mittausta akusto ei pysty ohjautumaan oikein.

Sijoittelu ja turvallisuus

Nykyiset akustojärjestelmät perustuvat useimmiten litiumioniakkuihin. Turvallinen käyttö edellyttää kuivaa ja hyvin ilmanvaihdettua tilaa, hallittua lämpötilaa sekä asianmukaista sähkö- ja paloturvallisuutta. Maatiloilla on huomioitava lisäksi pöly, kosteus, ammoniakki, eläimet, työkoneet ja mekaaniset iskut.

Akustoja ei tule sijoittaa rehujen, polttoaineiden, kemikaalien, kuivikkeiden tai muiden syttyvien materiaalien läheisyyteen. Suuremmille energiavarastoille turvallisin ratkaisu on erillinen tekninen tila, akkuhuone tai megawatti kokoluokassa tehdasvalmisteinen akustokontti, joka sijoitetaan riittävän etäälle muista rakennuksista. Asuinrakennuksissa akustoja ei suositella poistumisreittien tai makuutilojen yhteyteen.

Sähköasennukset tulee teettää ammattilaisella. Järjestelmään kuuluvat sulakkeet, ylivirta- ja oikosulkusuojaukset, erotuskytkimet, ylijännitesuojat ja vikavirtasuojat. Akkujen kuntoa on seurattava säännöllisesti, ja turvonneet, kuumenevat tai vaurioituneet akut on poistettava käytöstä viipymättä. Suuremmissa järjestelmissä on perusteltua käyttää automaattista valvontaa, paloilmoitusta tai sammutusjärjestelmää.

Melu osana suunnittelua

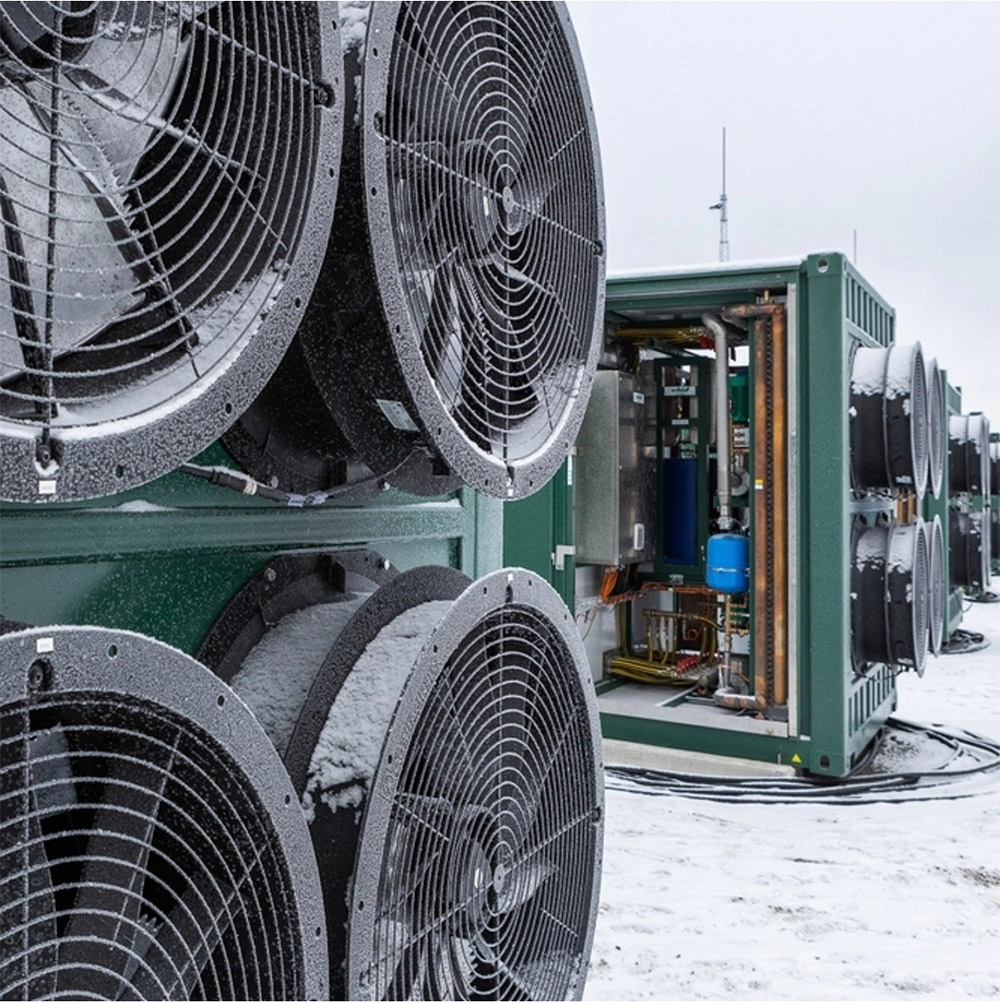

Vaikka akustojärjestelmät tarjoavat merkittäviä hyötyjä uusiutuvan energian integroinnissa, niiden ympäristövaikutuksista erityisesti melu on noussut yhdeksi keskeisimmistä suunnitteluun ja luvitukseen liittyvistä haasteista. Tutkimusten mukaan suurten yli 1 MWh akustojen merkittävimmät melulähteet eivät ole itse akut vaan niiden lämpötilanhallintaan liittyvät järjestelmät. Erityisesti jäähdytyspuhaltimet, kompressorit, invertterit sekä muuntajat aiheuttavat jatkuvaa melua, joka voi ympäristön kannalta olla häiritsevää etenkin yöaikaan. Pienemmät alle megawattitunnin akustot eivät juurikaan pidä melua ja vielä pienemmät alle 100 kWh kotitalouksien akustot ovat usein lähes äänettömiä. Alla olevassa kuvassa 2 on suuren akustokontin päädyssä oleva lämmönhallintajärjestelmä ja puhaltimet. Useissa mittauksissa jäähdytysjärjestelmien aiheuttamien melutasojen on todettu olevan merkittäviä erityisesti suurissa energiavarastoissa. (Braunstein & Schomer, 2023; Inter-Noise, 2022)

Maatalousympäristössä melu voi korostua, koska akusto voi sijaita lähellä asuinrakennuksia, eläinsuojia tai avointa maaseutumaisemaa. Jatkuva matalataajuinen ääni voi kantautua pitkiä matkoja, vaikka hetkelliset maatalouskoneiden äänet olisivat kovempia. Siksi akusto kannattaa sijoittaa etäälle melulle herkistä kohteista ja hyödyntää maastonmuotoja, rakennuksia, kasvillisuutta tai erillisiä meluesteitä. (Wärtsilä, 2024)

Melua voidaan vähentää myös teknisillä valinnoilla. Nestekiertoinen jäähdytys on usein ilmajäähdytystä hiljaisempi, ja passiivisesti jäähdytetyt ratkaisut vähentävät puhaltimien tarvetta. Ohjausjärjestelmillä voidaan myös käyttövan salliessa ajoittaa voimakkaimmat jäähdytystarpeet päiväsaikaan, jolloin taustamelu on yleensä suurempi.

Mitoitusperiaatteet

Akuston mitoitus aloitetaan tuotanto- ja kulutustiedoista. Ensin selvitetään vähintään tuntitasolla, paljonko aurinkosähköä syntyy, milloin maatila kuluttaa sähköä ja mikä on verkkoliittymän tehoraja. Tämän jälkeen päätetään, tavoitellaanko akulla omakäytön kasvattamista, huipputehon leikkausta, varavoimaa, tuotannon rajoituksen vähentämistä vai reservimarkkinoita.

Yleinen lähtökohta on, että akuston energiakapasiteetti on noin kaksin- tai nelinkertainen sen tehoon nähden. Tällöin akku pystyy antamaan nimellistehoa kahden tai neljän tunnin ajan. Tätä suhdetta kuvataan C-luvulla. Jos 100 kWh akkua puretaan 100 kW teholla, purku on 1C. Jos purkuteho on 50 kW, se on 0,5C.

Esimerkkimitoitus

Esimerkkikohteessa aurinkosähköjärjestelmän koko on 425 kW ja suurin sallittu liityntäteho sähköverkkoon 220 kW. Tuottosimulaatioiden ja kulutustietojen perusteella suurin ylituotanto syntyy kesäkuussa, noin 50 MWh kuukaudessa. Tämä tarkoittaa keskimäärin noin 1 700 kWh ylijäämää päivässä.

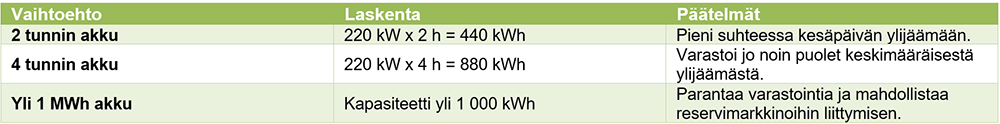

Taulukko 1. Esimerkkikohteen akustojärjestelmän koon laskelmat.

Tässä kohteessa 2 tunnin akku olisi melko pieni, koska suuri osa kesäpäivän ylituotannosta jäisi edelleen varastoimatta. Neljän tunnin akku parantaisi tilannetta selvästi, tästä on kuitenkin vain pieni matkaa enää suurempaan akkuun. Yli 1 MWh kapasiteetti olisi perusteltu sen monien lisämahdollisuuksien vuoksi, kuten reservimarkkinoiden hyödyntäminen. Lopullinen valinta edellyttää kuitenkin investointikustannuksen, käyttösyklien, sähkön hinnan, tehomaksujen, reservitulojen, turvallisuusratkaisujen ja meluvaikutusten yhteistarkastelua.

On myös huomattava että ylijäämä pienenee muina kuukausina, joten kaiken varastointiin keskikesällä järjestelmää ei välttämättä kannata mitoittaa. Etenkin jos esimerkkikohteemme olisi pienempi ja akusto jäisi alle 1 MWh rajan alle eikä reservimarkkinoille voi osallistua.

Johtopäätökset

AgriPV-akuston onnistunut toteutus perustuu siihen, että tekninen mitoitus, turvallisuus ja käyttöstrategia suunnitellaan yhdessä. Akun koko ei ole pelkkä kilowattituntimäärä, vaan osa kokonaisuutta, jossa ratkaisevat myös lataus- ja purkuteho, ohjaus, sijainti, paloturvallisuus, melu ja verkkoliitynnän ehdot.

Oikein suunniteltu ja mitoitettu energiavarasto parantaa AgriPV-järjestelmän energiatehokkuutta, lisää uusiutuvan energian hyödyntämisastetta ja tukee sähköjärjestelmän joustavaa toimintaa. Se voi myös avata uusia tulovirtoja. Huonosti mitoitettu tai väärin sijoitettu akusto taas voi jäädä taloudellisesti vajaakäytölle tai aiheuttaa turvallisuus- ja ympäristöhaasteita. Siksi suunnittelu kannattaa aloittaa datasta ja viedä loppuun kohdekohtaisena teknistaloudellisena tarkasteluna.

Tulevaisuudessa AgriPV-akustojen suunnittelussa korostuu entistä enemmän se, miten akku sovitetaan maatilan ympäristöön turvallisesti ja pitkäikäisesti. Pelkkä kapasiteetin kasvattaminen ei riitä, vaan sijoituspaikka, jäähdytys, paloturvallisuus, melu sekä huollettavuus ratkaisevat, kuinka hyvin järjestelmä toimii arjessa. Uusimmat kehitysaskeleet litiumin korvaavissa natriumioniakuissa ovat jo vähentäneet akkupalojen riskejä sekä jäähdytyksen tarvetta.
